详细讲解交换机连接方式
摘要：交换机应该是网络中最常见的网络设备，不论是企业还是家庭用户，对交换机应该都不陌生。特别是对于企业的网络管理员来说，不论高端还是低端，交换机绝对是网络中非常重要的设备，并且数量较多，因此对于交换机之间的连接我们有必要搞清楚。 一、浅析连接原理 参加过工程实施的也许知道交换机可以有两种连接方…
交换机应该是网络中最常见的网络设备，不论是企业还是家庭用户，对交换机应该都不陌生。特别是对于企业的网络管理员来说，不论高端还是低端，交换机绝对是网络中非常重要的设备，并且数量较多，因此对于交换机之间的连接我们有必要搞清楚。
一、浅析连接原理
参加过工程实施的也许知道交换机可以有两种连接方式，那就是级联（Uplink）和堆叠（Stack）。但是对于这两种连接方式你又了解多少呢？下面逐一讲解。
级联是最常见的连接方式，就是使用网线将两个交换机进行连接。连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。
堆叠是通过交换机的背板进行连接的，是一种建立在芯片级上的连接。一般只有中、高端交换机才提供堆叠功能。并且需要专用的堆叠模块和堆叠线缆。连接的结果是，在实际的网络中，对于其它网络设备以及网络员来说，它们是一台交换机，即两台24口的交换机堆叠以后，效果就相当于一个48口的交换机。
二、不同连接方式的优缺点
都是为了完成网络的连接，为什么还要分级联和堆叠呢？直接用网络连接的级联方式不是更方便吗？为什么还需要堆叠呢？两种连接方式的本质是不一样的，用来满足不同的要求，当然从一定程度上说，不能直接说哪一种连接方式好，而是根据实际需要、实际情况选择不同的连接方式。
级联的优点是可以延长网络的距离，理论上可以通过双绞线和多级的级联方式无限远的延长网络距离，级联后，在网络管理过程中仍然是多个不同的网络设备。另外级联基本上不受设备的限制，不同厂家的设备可以任意级联。级联的缺点就是多个设备的级联会产生级联瓶颈。例如，两个百兆交换机通过一根双绞线级联，这时它们的级联带宽是百兆，这样不同交换机之间的计算机要通讯，都只能通过这百兆带宽。
堆叠的优点是不会产生性能瓶颈，因为通过堆叠，可以增加交换机的背板带宽，不会产生性能瓶颈。通过堆叠可以在网络中提供高密度的集中网络端口，根据设备的不同，一般情况下最大可以支持8层堆叠，这样就可以在某一位置提供上百个端口。堆叠后的设备在网络管理过程中就变成了一个网络设备，只要赋于一个IP地址，方便管理，也节约管理成本。堆叠的缺点主要是受设备限制，并不是所有的交换机都支持堆叠字，不同厂家，不同型号，进行堆叠需要特定的设备的支持。受距离限制，因为受到堆叠线缆长度的限制，堆叠的交换机之间的距离要求很近。还有就是不同厂家的设备有时不能很好的兼容，因此厂家的设备想要进行堆叠非常困难。
三、连接方式详解
1.级联
交换机的级联又分为两种，一种是Uplink与普通口之间的连接，另一种是普通口与普通口之间的连接。采用不同的方式，连接也有所不同。
最简单的一种就是使用普通的双绞线将一台交换机的Uplink口与另一台交换机的普通口进行连接，这样就完成了简单的级联连接（如图1）。

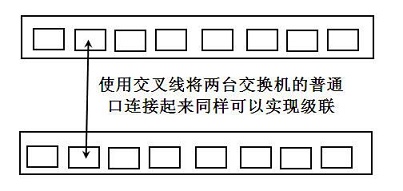

现在有一些交换机不提供级联口，有些交换机默认24口为级联口，因此在实际使用时要注意测试一下。对于不提供级联口的，可以交叉线将两台交换机的普通口进行连接，实现级联（如图2）。
2.堆叠
堆叠一般主要应用在中、大型网络环境中，特别是一些特定位置端口需求比较大的情况下使用。交换机的堆叠是扩展端口最方便、快捷的方式，并且堆叠还可以提升交换机的性能，不过需要注意的是，在堆叠的过程中，需要使用同一品牌的交换机。
堆叠主要是通过厂家提供的一条专用连接线缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。相应的端口一般在交换机的背面，具有唯一性，并不会出现连接错误的情况。
四、小结
从上面的介绍也能看出，级联实现起来比较简单，只需要一根普通的双绞线或者交叉线即可，成本小且不受距离的限制，而堆叠受堆叠线缆的限制，只能在很短的距离内连接。不过堆叠的优点也是很明显的，可以提供更多集中的端口以及更好的性能。在实际使用过程中，使用哪一种连接就要看具体的需要了。
另外除了上面提到了最主要的连接方式外，目前还有另外两种连接方式，一种是光纤接口的级联，实现起来也比较简单，使用光纤跳线，将光纤接口交叉连接即可，即一端的“收”要接另一端的“发”，一端的“发”要接另一端的“收”。
还有就是Cisco公司推出的交换机集群技术，集群我们可以把它看成是级联和堆叠技术的综合，交换机集群技术可以将分布在不同地理范围内的交换机逻辑地组合到一起，可以进行统一的管理。具体的实现方式就是在集群之中选出一个Commander，而其他的交换机处于从属地位，由Commander统一管理。实际使用中很少用到，稍微了解一下即可。
